德州WJ系列絲桿升降機

詳細信息

德州YWJ與WJ系列蝸輪絲桿升降機是通過蝸輪傳動絲杠完成提升，下降，推進，翻轉等功能，是一種基礎起重機器。廣泛應用于機械、冶金、建筑、水利、化工等行業，具有結構緊湊，安裝方便，使用靈活，使用壽命長等優點，既可通電帶動，又可手動，本系列蝸輪絲杠升降機可這自鎖，承載范圍為1噸～16噸。
　　使用條件
　　環境溫度：在-20℃-100℃條件下額定運行。
　　海拔高度：不超過1000米。
　　額定電壓：380V。
　　額定頻率：50Hz
　　電機接法：3Kw及以下為Y，4Kw及以上為△接法。
　　YWJ絲桿升降機及WJ絲桿升降機型號說明
　　YWJ和WJ系列蝸輪絲杠升降機有兩種安裝形式：
　　A型：絲杠（螺母）向上移動。
　　B型：絲杠（螺母）向下移動。

圖片上傳

　　潤滑
　　升降機出廠前已經注入潤滑油，更換時間為10000小時。
　　YWJ\WJ絲桿升降機技術數據

圖片上傳

YWJ絲桿升降機安裝尺寸：

型號	YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200
H	180	212	273	275	410	462
h	105	125	160	160	235	258
b	12	15	25	25	30	35
A	198	251	350	357	458	526
B	144	176	255	257	338	416
M	168	219	302	307	401	470
N	108	140	202	207	280	358
M1	84	109.5	151	153.5	200.5	235
L	500	596	747	847	1075	1278
L1	20	25	25	35	35	45
L2	201	256	347	336	460	538
a	63	80	100	125	160	200
S	15	15	18	18	22	22
S1	15	15	15	18	22	22
b1	12	18	20	20	20	25
F1	30	40	50	50	60	63

圖片上傳

型號			YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200

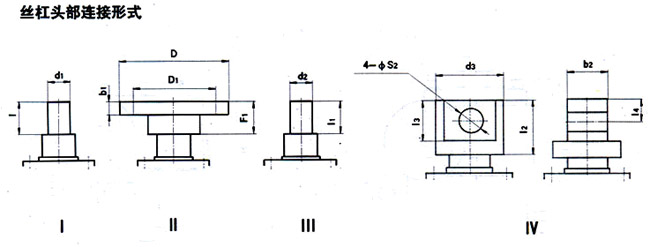

絲杠頭部連接形式	Ⅰ	d1	20	25	40	40	50	70
	Ⅰ	l	30	40	50	50	60	63
	Ⅱ	b1	12	18	20	20	20	25
		D	98	112	150	150	185	205
		D1	75	85	105	105	140	155
		F1	30	40	50	50	60	63
	Ⅲ	d2	M22*1.5	M30*2	M42*2	M42*2	M48*2	M72*3
	Ⅲ	l1	30	32	50	50	60	63
	Ⅳ	12	70	105	130	130	150	175
		d3	50	65	90	90	110	130
		l3	50	75	100	100	120	140
		l4	25	37.5	50	50	60	70
		b2	30	42	60	60	75	90
		S2	25	35	50	50	60	70

WJ絲桿升降機外形安裝尺寸

型號	WJ63	WJ80	WJ100	WJ125	WJ160	J200
H	180	212	273	275	410	462
h	105	125	160	160	235	258
b	12	15	25	25	30	35
A	198	251	350	357	458	526
B	144	176	255	257	338	416
M	168	219	302	307	401	470
N	108	140	202	207	280	358
M1	84	109.5	151	153.5	200.5	235
L	215	275	370	380	495	580
L1	20	25	25	35	35	45
L2	179	232	320	303	420	491
a	63	80	100	125	160	200
S	15	15	18	18	22	22
S1	15	15	15	18	22	22
S2	25	35	50	50	60	70
L3	30	35	45	70	70	80
F2	6	8	10	14	14	16
d4	20	25	35	50	50	60
F1	30	40	50	50	60	63
b1	12	18	20	20	20	25
